Этикетировочная машина с термоклеем

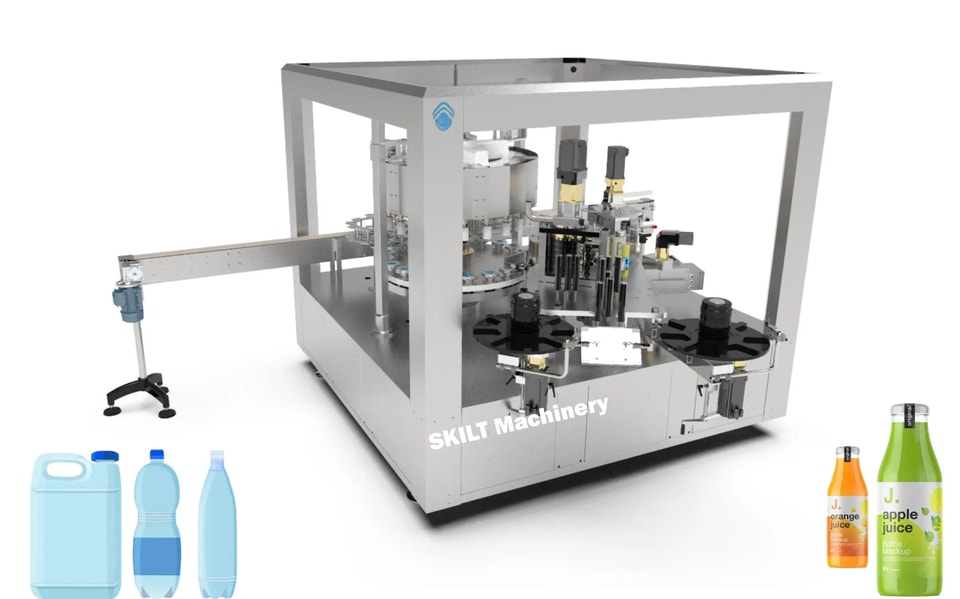

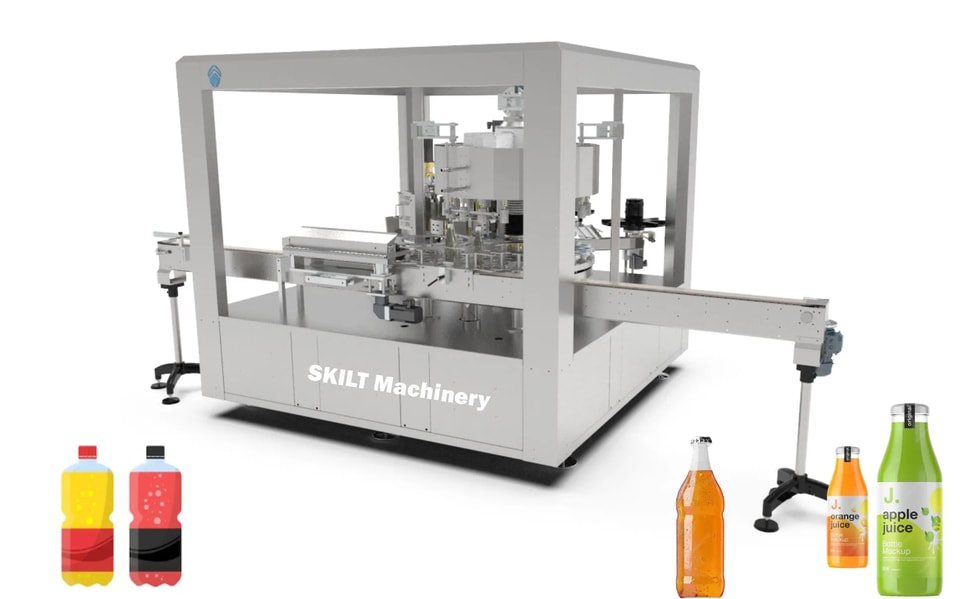

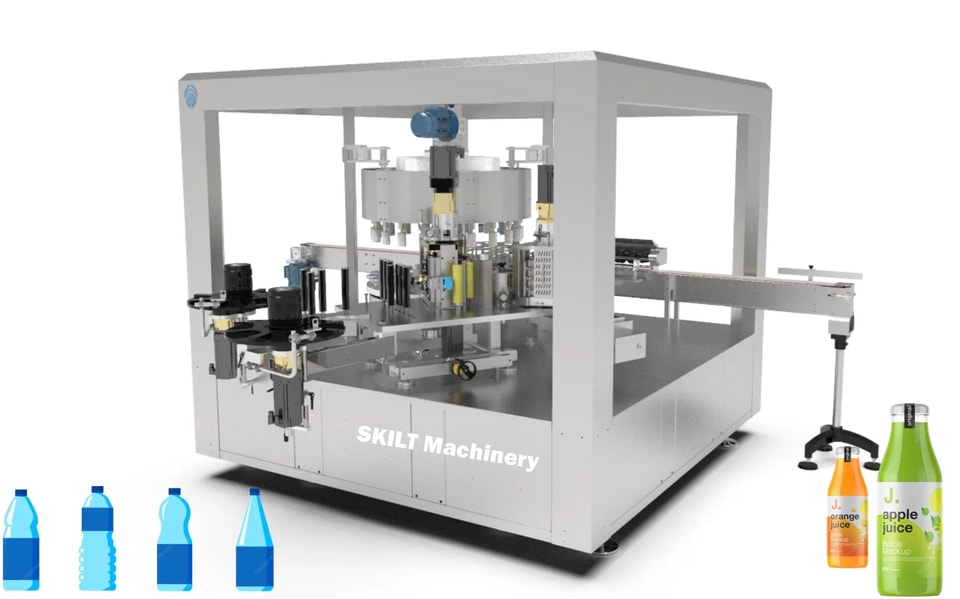

Ротационная этикетировочная машина SKILT с горячим клеем — это эффективное и автоматизированное упаковочное оборудование, предназначенное для точного нанесения этикеток на различные контейнеры (например, стеклянные бутылки, пластиковые бутылки, металлические банки). В качестве клея используется термоклей, а вращающийся рабочий стол обеспечивает синхронную работу нескольких станций. Интегрируя функции подачи, нанесения клея, этикетирования, прижима и выгрузки, машина широко применяется в пищевой, напиточной, фармацевтической, бытовой химии и косметической промышленности.

Основная конструкция:
Ротационная транспортировочная платформа: оснащена высокоточной делительной плитой или поворотным столом с сервоприводом для прерывистого вращения с равными интервалами, обеспечивая скоординированные действия на всех станциях.
Система подачи термоклея: состоит из плавильного бака, шлангов, шестерённых насосов и форсунок/роликовых аппликаторов для точного контроля объёма клея и места нанесения.
Механизм подачи этикеток: использует размотку рулонного типа с контролем натяжения и датчиком коррекции отклонений для обеспечения стабильной подачи этикеток.
Исполнительный механизм этикетирования: точно переносит этикетки на контейнеры с помощью роботизированных рук, вакуумных головок или поворотных рычагов.
Устройство прижима этикеток: использует резиновые ролики или пневматические прижимные головки для повышения прочности склеивания.
Система управления: на базе архитектуры PLC+HMI, поддерживает настройку параметров, диагностику неисправностей и интеграцию в линию.

Принцип работы:
Контейнеры поступают на позиционирующую станцию → Поворотный стол перемещает изделия на станцию нанесения клея → Термоклей равномерно наносится на обратную сторону этикеток → Этикетки передаются на станцию этикетирования → Контейнеры поворачиваются для завершения этикетирования → Прижимной механизм надёжно фиксирует этикетки → Изделия выходят на выходной конвейер.

Преимущества
1. Высокая эффективность и производительность:
Многостанционная параллельная работа (обычно 6–20 станций) позволяет одновременно наносить этикетки на несколько изделий. Например, модель с 20 станциями, работающая со скоростью 60 об/мин, достигает теоретической производительности 720 шт./мин, превосходя линейные этикетировочные машины.

2. Высокая точность и стабильность этикетирования:
Серводвигательные индексные диски обеспечивают точность позиционирования в пределах ±0,05 мм. Фотоэлектрические датчики и системы визуальной калибровки исключают ошибки подачи, а прецизионные дозирующие насосы контролируют объем клея, предотвращая образование пузырей и отслоение краев.

3. Широкая универсальность:

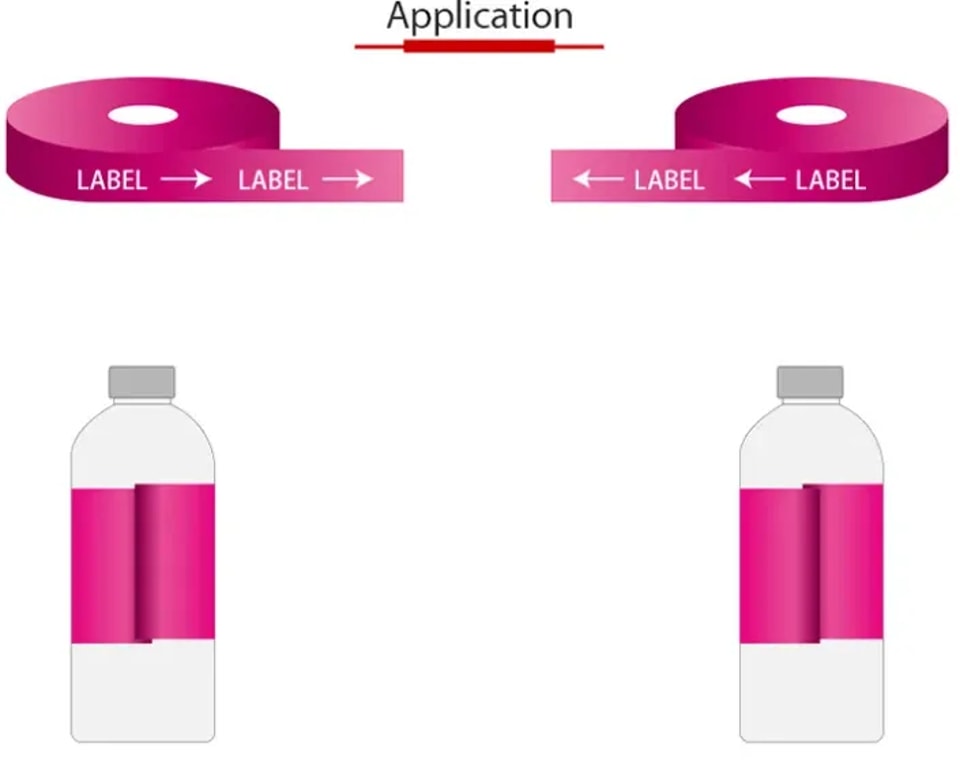

Подходит для тары различных форм (круглой, квадратной, овальной) и размеров за счет замены оснастки и настройки параметров. Поддерживает нанесение фронтальных, задних, двусторонних и обхватывающих этикеток, совместима с бумажными, синтетическими и пленочными материалами.

4. Превосходная адгезия:
Клей-расплав обеспечивает высокую начальную липкость, быстрое отверждение, термостойкость и экологичность без растворителей. Этикетки мгновенно приклеиваются без сушки, сохраняя адгезию в холодной или влажной среде (например, в напитках холодовой цепи).

5. Стабильность и простота обслуживания:
Ключевые компоненты (например, пневмокомпоненты SMC, сервосистемы Mitsubishi/Panasonic) обеспечивают надежность. Модульная конструкция позволяет независимо демонтировать узлы нанесения клея и этикетирования, а HMI отображает коды неисправностей для быстрого устранения неполадок.

6. Высокий уровень интеллектуализации и интеграции:
Обеспечивает совместное управление с машинами розлива, кодирования и упаковки в коробки. Поддерживает удаленный мониторинг через системы MES/SCADA для сбора данных и интеллектуального планирования.

7. Низкая совокупная стоимость:
Несмотря на более высокие первоначальные вложения, высокая производительность снижает стоимость этикетирования одной единицы. Эффективное расходование клея и минимальные простои уменьшают долгосрочные эксплуатационные затраты.

Типичные области применения
Напитки: нанесение этикеток на бутылки с минеральной водой, чаем и соком.
Фармацевтика: нанесение партийных и инструкционных этикеток на бутылки с оральными жидкостями и инфузионными растворами.
Бытовая химия: автоматическое этикетирование бутылок с шампунем, гелем для душа и стиральным средством.
Косметика: прецизионное нанесение этикеток на флаконы духов и кремов.
Промышленная продукция: устойчивые к погодным условиям этикетки для бочек со смазочными материалами и химических канистр.
В целом роторная этикетировочная машина с нанесением клея-расплава — это важнейший элемент современных упаковочных линий, ценимый за эффективность, точность, стабильность и интеллектуальность в отраслях с высокими требованиями к маркировке и производительности.
